Průvodce spojovacími prvky z nerezové oceli: Vysvětlení šestihranných šroubů, matic, šroubů a plochých podložek

Co jsou Spojovací materiál z nerezové oceli a proč na nich záleží?

Nerezové spojovací prvky jsou mechanické součásti používané ke spojení, zajištění nebo umístění dvou nebo více částí dohromady. To, co je odlišuje od standardních spojovacích prvků z uhlíkové oceli, je jejich složení — obsahují minimálně 10,5 % chrómu, který reaguje s kyslíkem a vytváří na povrchu pasivní oxidovou vrstvu. Tento neviditelný film se nepřetržitě samočinně opravuje a dává spojovacím prvkům z nerezové oceli výjimečnou odolnost proti rzi, korozi a skvrnám v širokém spektru prostředí. Ať už pracujete v námořním stavitelství, zpracování potravin, chemických továrnách, venkovní architektuře nebo každodenních domácích aplikacích, spojovací prvky z nerezové oceli poskytují dlouhodobou spolehlivost, které se jiné materiály prostě nevyrovnají.

Nejběžněji používané třídy pro spojovací prvky z nerezové oceli jsou 304 a 316. Třída 304 je vhodná pro všeobecné použití včetně vnitřních staveb, strojů a lehkého venkovního použití. Stupeň 316 obsahuje molybden, který zvyšuje jeho odolnost vůči chloridům a slané vodě, což z něj činí preferovanou volbu pro pobřežní, mořské a chemické prostředí. Pochopení těchto tříd vám pomůže vybrat správný spojovací prvek pro správnou práci – rozhodnutí, které přímo ovlivňuje životnost a bezpečnost vaší sestavy.

Šrouby se šestihrannou hlavou z nerezové oceli : Struktura, standardy a výběr

Šrouby se šestihrannou hlavou z nerezové oceli, běžně označované jako šestihranné šrouby, jsou jedním z nejpoužívanějších spojovacích prvků v průmyslovém i stavebním prostředí. Vyznačují se šestihrannou hlavou, která umožňuje snadné utahování klíčem nebo nástrčným klíčem, stopkou se zcela nebo částečně závitem a jsou navrženy pro použití s ​​maticí nebo otvorem se závitem. Šestihranná hlava poskytuje velkou dosedací plochu a pojme významný krouticí moment bez poškození hlavy spojovacího prvku, proto jsou šestihranné šrouby zvoleny pro vysoce pevné konstrukční spoje.

Tyto šrouby jsou vyráběny podle mezinárodních norem, jako je ISO 4014 (částečný závit), ISO 4017 (plný závit), DIN 931 a DIN 933. V Severní Americe se na šrouby se šestihrannou hlavou palcové řady vztahuje ASME B18.2.1. Při výběru šroubů se šestihrannou hlavou z nerezové oceli je třeba vzít v úvahu typ závitu (metrický nebo britský), průměr, stoupání závitu a délku. Šroub, který je příliš krátký, nezabere dostatek závitů pro bezpečný spoj; ten, který je příliš dlouhý, může nebezpečně vyčnívat nebo překážet sousedním součástem.

Běžné aplikace šestihranných šroubů z nerezové oceli

• Konstrukční ocelové spoje v mostech a budovách vystavených povětrnostním vlivům
• Vybavení námořní paluby, stavba lodí a stavba doků
• Zařízení na zpracování potravin a nápojů vyžadující hygienické podmínky
• Potrubní příruby a tlakové nádoby chemického závodu
• Systémy HVAC a venkovní mechanické skříně

Nerezové šestihranné matice a standardní matice: Rozdíly a použití

Šestihranné matice z nerezové oceli jsou standardním protějškem šestihranných šroubů. Vyznačují se vnitřním závitem a šestistranným vnějškem, který umožňuje utahování klíčem. Šestihranné matice, které jsou k dispozici v plné výšce (standardní) a tenké/zaseknuté varianty, jsou vyráběny podle ISO 4032, ISO 4033, DIN 934 a dalších ekvivalentních norem. Ve spojení s nerezovým šestihranným šroubem vytvářejí kompletní šroubový spoj odolný proti korozi vhodný do náročných podmínek.

Kromě tradiční šestihranné matice se matice z nerezové oceli dodávají v několika specializovaných formách, z nichž každá je navržena pro specifické potřeby výkonu. Pojistné matice s nylonovou vložkou (ekvivalent ISO 7042) používají nylonový límec, který brání uvolnění způsobenému vibracemi – což je kritická vlastnost v automobilových a strojních aplikacích. Přírubové matice obsahují integrovanou přírubu podobnou podložce, která rozděluje zatížení na širší plochu, což snižuje potřebu samostatné podložky. Krycí matice (žaludové matice) zakrývají exponované konce šroubů z estetických důvodů a aby se zabránilo poškození závitu. Pochopení, který typ matice použít, je stejně důležité jako výběr správného šroubu.

Přehled typů matic z nerezové oceli

Šrouby z nerezové oceli: Výběr správné hlavy a typu pohonu

Šrouby z nerezové oceli se liší od šroubů v tom, že jsou obvykle navrženy tak, aby byly zaraženy přímo do materiálu bez potřeby matice. Jsou k dispozici v obrovském množství typů hlav a typů pohonů, z nichž každý nabízí specifické výhody v závislosti na aplikaci. Nejdůležitějším rozhodnutím při výběru šroubů z nerezové oceli je přizpůsobení stylu hlavy a typu pohonu prostředí instalace, požadavkům na zatížení a požadovanému vzhledu.

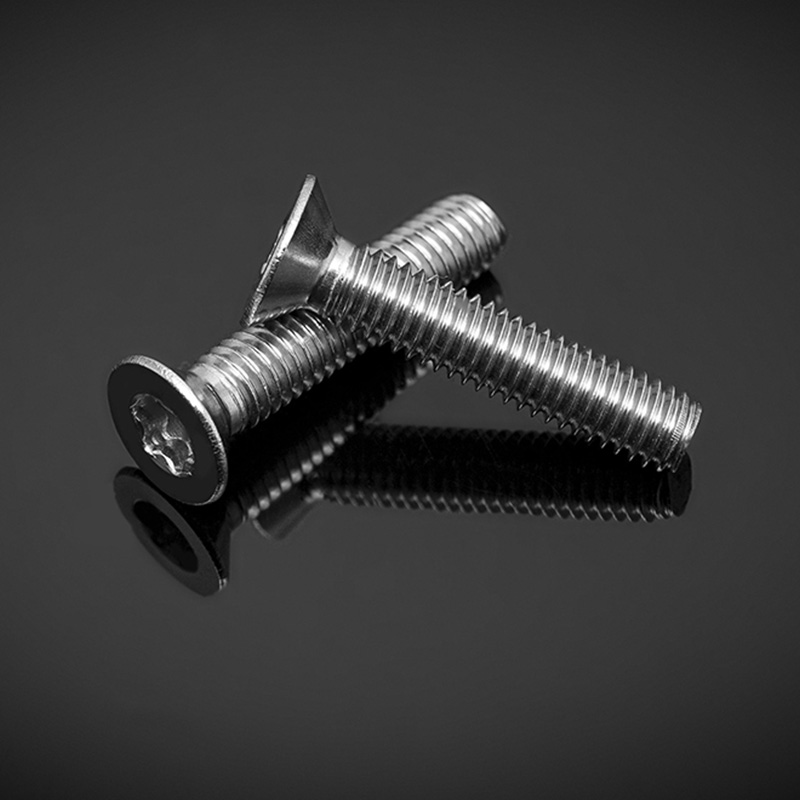

Šrouby s válcovou hlavou nabízejí nízkoprofilovou zaoblenou horní část se širokou dosedací plochou, díky čemuž jsou vhodné pro všeobecné montážní práce. Šrouby se zápustnou hlavou (s plochou hlavou) sedí v jedné rovině s povrchem materiálu – nezbytné pro aplikace, kde by vyčnívající hlavy představovaly bezpečnostní riziko nebo překážely pohyblivým částem. Šrouby s příhradovou hlavou mají extra širokou hlavu s nízkým profilem pro použití v tenkých nebo měkkých materiálech. U venkovních dřevěných aplikací se k upevnění teras, obkladů a oplocení běžně používají samořezné šrouby z nerezové oceli s kulovou hlavou, protože přitahují povrchový materiál pevně, aniž by jej popraskaly.

Typy disků a kdy je používat

• Phillips (PH): Celosvětově nejrozšířenější typ pohonu. Snadné použití s ​​elektrickým nářadím, ale náchylné k vyklouznutí (prokluzování) při vysokém točivém momentu.
• Drážkovaný: Jednoduchý jednoslotový design. Upřednostňuje se pro přesné aplikace s nízkým točivým momentem a údržbu starších strojů.
• Torx (TX / hvězda): Šestibodový hvězdicový pohon s vynikajícím přenosem točivého momentu a minimální vačkou. Ideální pro vysokopevnostní nebo opakovanou montáž/demontáž.
• Pozidriv (PZ): Vylepšený design Phillips nabízí lepší záběr bitů. Standard v evropském stavebnictví a truhlářství.
• Hex zásuvka (Allen): Vnitřní šestihranný pohon pro použití s imbusovými klíči nebo šestihrannými bity. Běžné u strojů, nábytku a skrytých upevňovacích aplikací.

Jedna důležitá poznámka při použití šroubů z nerezové oceli: zadření je skutečné riziko. Zadírání nastává, když se závity šroubu a matice z nerezové oceli zaseknou v důsledku tření a tepla generovaného během utahování, takže demontáž bez porušení spojovacího prvku je téměř nemožná. Abyste předešli zadření, vždy použijte mazivo proti zadření nebo použijte spojovací prvky z různých jakostí nerezové oceli (např. šroub 316 s maticí 304). Snížení rychlosti utahování také výrazně snižuje riziko zadření.

Ploché podložky z nerezové oceli: Rozložení zátěže a ochrana povrchu

Plochá podložka z nerezové oceli je tenká deska ve tvaru kotouče se středovým otvorem o velikosti tak, aby se vešla přes šroub nebo dřík šroubu. I když se může zdát, že jde o drobné příslušenství, jeho role v upevněném spoji je funkčně významná. Ploché podložky rozdělují upínací zatížení hlavy matice nebo šroubu na větší plochu, což zabraňuje protažení spojovacího prvku měkčími materiály a snižuje poškození povrchu upínané části. To je zvláště důležité při upevňování do dřeva, plastu, hliníku nebo jiných materiálů, které jsou měkčí než nerezová ocel.

Nerezové ploché podložky zároveň chrání povrchovou úpravu spojovaného materiálu. Když se matice nebo hlava šroubu otáčí přímo na lakovaném nebo leštěném povrchu, dochází k poškrábání a rýhování. Plochá podložka mezi hlavou šroubu a povrchem toto poškození eliminuje. V elektrických aplikacích slouží podložka také jako izolační mezera při použití s ​​nylonovými nebo pryžovými podložkami pod ní. Standardní nerezové ploché podložky jsou vyráběny podle DIN 125A, ISO 7089 a ISO 7090 (se zkosením), s velikostmi od M2 do M64 v metrických a ekvivalentních imperiálních velikostech.

Kdy použít ploché podložky

• Pod hlavy šroubů a matice při upevňování do dřeva, kompozitů nebo měkkých kovů
• Na předimenzované nebo štěrbinové otvory, kudy by jinak procházela hlava šroubu
• K ochraně leštěných nebo lakovaných povrchů před poškozením kontaktem během utahování
• V kombinaci s pružinovými (pojistnými) podložkami poskytuje rovnou dosedací plochu pro pojistnou podložku
• V přírubových potrubních spojích pro vytvoření rovnoměrného usazení těsnění přes čelo příruby

Jak sladit součásti spojovacího materiálu z nerezové oceli pro kompletní montáž

Výběr jednotlivých komponentů spojovacích prvků je jen polovina úkolu – jejich správné sestavení do úplného spolehlivého spoje vyžaduje odpovídající třídu šroubů, třídu matic, velikost podložek a přípravu povrchu. Nesoulad v kterémkoli z těchto prvků může vést k selhání spoje, korozi nebo potížím při údržbě. Následující praktické pokyny vám pomohou zajistit, aby vaše sestavy spojovacích prvků z nerezové oceli fungovaly tak, jak bylo zamýšleno po celou dobu jejich životnosti.

Nejprve srovnejte třídu všech součástí. Pokud používáte šestihranný šroub z nerezové oceli 316, použijte matice a podložky z nerezové oceli 316. Míchání druhů nemusí nutně způsobit okamžité selhání, ale může vytvořit rozdíl galvanického potenciálu nebo nekonzistentní odolnost proti korozi, která časem oslabí spoj. Zadruhé ověřte kompatibilitu závitu: šroub i matice musí používat stejný standard závitu (metrický nebo britský UNC/UNF) a stejné stoupání. Metrický šroub M10 s roztečí 1,5 mm vyžaduje matici se stejnou specifikací — křížový závit s nesprávnou maticí zničí obě součásti.

Za třetí, správně dimenzujte svou plochou podložku. Vnitřní průměr podložky by měl být tak akorát velký, aby přešel přes dřík šroubu bez nadměrné vůle, zatímco vnější průměr by měl být vhodný pro rozložené zatížení. Standardní podložky DIN 125 jsou vhodné pro většinu aplikací, ale těžké nebo konstrukční aplikace mohou vyžadovat velkosériové podložky s výrazně větším vnějším průměrem. Nakonec vždy použijte správný utahovací moment pomocí kalibrovaného momentového klíče – přílišným utažením nerezových spojovacích prvků hrozí riziko zadření a stržení závitu, zatímco nedostatečné utažení způsobí uvolnění při vibracích nebo dynamickém zatížení.

Srovnané třídy spojovacích prvků z nerezové oceli: 304 vs 316 vs A2 vs A4

Označení jakosti spojovacích prvků z nerezové oceli může být matoucí, zejména proto, že stejný materiál je v různých normách označován různými názvy. Nerma ISO 3506 klasifikuje spojovací prvky z nerezové oceli jako A2 (ekvivalent 304) a A4 (ekvivalent 316), přičemž třídy vlastností 50, 70 a 80 udávají úrovně pevnosti v tahu. Americké normy obvykle odkazují přímo na třídy slitin AISI (304, 316). Pochopení těchto ekvivalencí zabraňuje nákladným chybám ve specifikaci.

Pro většinu komerčních stavebních a obecných aplikací poskytují spojovací prvky A2-70 (304) vynikající rovnováhu odolnosti proti korozi, pevnosti a hospodárnosti. V prostředích s expozicí slané vodě, kyselým chemikáliím nebo chlorované vodě – jako je okolí bazénu, pobřežní plošiny nebo farmaceutické závody – by měl být vždy specifikován A4-70 nebo A4-80 (316). Použití upevňovacích prvků A2 v prostředí s vysokým obsahem chloridů povede k důlkové korozi a případnému selhání spoje, bez ohledu na to, jak dobře jsou komponenty smontovány.

Údržba a kontrola sestav z nerezové oceli

Jednou z výhod spojovacích prvků z nerezové oceli jsou jejich nízké nároky na údržbu ve srovnání s alternativami z pokovené nebo lakované uhlíkové oceli. „Nízká údržba“ však neznamená „nulová údržba“. Pravidelná kontrola je nezbytná, zejména u konstrukčních aplikací, aplikací kritických z hlediska bezpečnosti nebo aplikací s vysokými vibracemi. Vizuální kontrola by měla hledat známky povrchové rzi (což může naznačovat kontaminaci blízkými nástroji z uhlíkové oceli nebo částicemi usazenými v povrchu), štěrbinovou korozi v těsných spojích a jakékoli viditelné praskliny nebo deformace pod hlavou šroubu nebo maticí.

Pokud se na jinak zdravém spojovacím prvku z nerezové oceli objeví rezavé skvrny, je to často způsobeno volným znečištěním železem z nástrojů z uhlíkové oceli, brusným prachem nebo kontaktem s povrchy z uhlíkové oceli. To lze napravit pasivací — čištěním roztokem kyseliny citronové nebo dusičné, který odstraňuje kontaminaci železem a obnovuje ochrannou vrstvu oxidu. U sestav, které jsou pravidelně demontovány, vždy před opětovnou montáží pečlivě zkontrolujte závity, zda nejsou poškozené odřením, a vyměňte všechny spojovací prvky vykazující deformované nebo zadřené závity. Opětovné použití odřených spojovacích prvků dramaticky zvyšuje riziko selhání provozu a stržení závitu.

Kontroly utahovacího momentu se doporučují po počáteční servisní periodě v aplikacích náchylných k vibracím, protože spojovací prvky z nerezové oceli mohou zaznamenat mírné uvolnění (zalití) na rozhraní spoje během počátečního servisu. Opětovným dotažením na specifikovanou hodnotu po 24–48 hodinách provozu je zajištěno, že spoj zůstane správně upnutý. U trvalých instalací, které nebudou pravidelně kontrolovány, zvažte použití přípravků pro zajištění závitů určených pro nerezovou ocel nebo investujte do mechanických zajišťovacích prvků, jako jsou matice s převládajícím momentem, abyste udrželi upínací sílu po dlouhou dobu.
