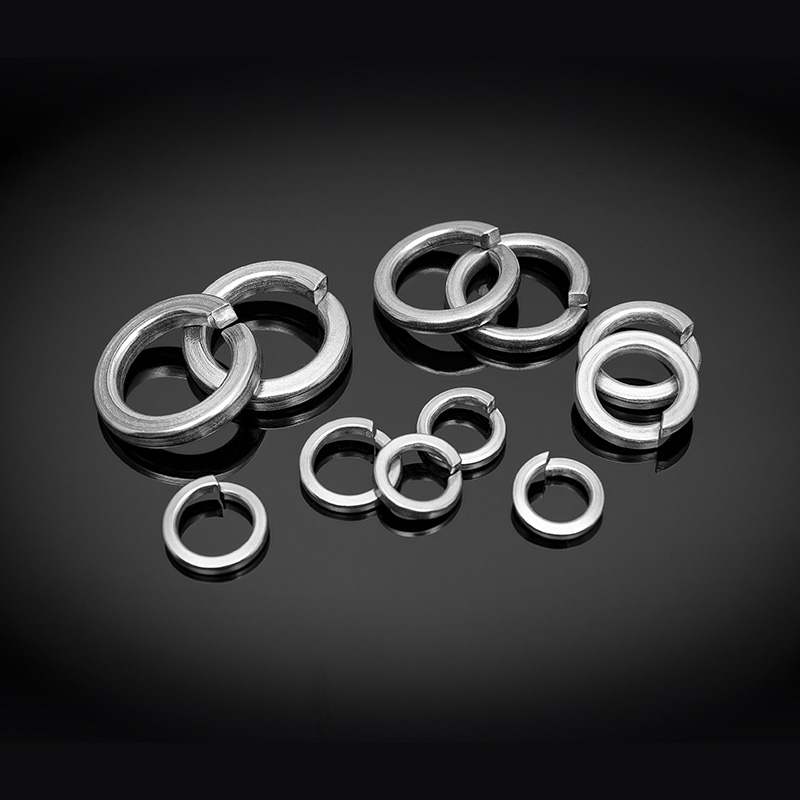

Pružinové podložky z nerezové oceli DIN127

Pružinové podložky z nerezové oceli DIN127
Pružinové podložky z nerezové oceli DIN127 Pružinové podložky z nerezové oceli DIN127

Charakteristiky vzhledu

Standardní kulatý design, poskytuje základní funkci rozložení zátěže, obvykle kovový, hladký povrch

Vnitřní vlastnosti

Vnitřní otvor je standardní velikosti, běžně používaný pro standardní šroubové spoje.

Základní účel

Používá se pro spojení s běžnými zátěžemi, aby se zabránilo opotřebení a zajistilo rozložení zátěže

Výhody a vlastnosti

Poskytuje jednoduché a efektivní řešení, široce používané v konvenčních zařízeních a připojeních

Typické použití

Vhodné pro mechanická zařízení a připojení s nízkou zátěží

Klíčové indikátory pro výběr

Velikost (průměr, tloušťka, průměr otvoru), materiál (nerezová ocel nebo jiný kov)

Požadavky specifické pro daný obor

Strojírenský průmysl: Vhodné pro konvenční připojení zátěže, nízkonákladové aplikace.

PREV：ASME/ANSI B18.21.3 (ANSI) Pružinové podložky z nerezové oceliDALŠÍ：Žádný další článek
Specifikace produktu:

Po Φ3 Φ3,5 Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24 Φ27 Φ30 Φ36 Φ39 Φ42 Φ45 Φ48 Φ52 Φ56 Φ60 Φ64 Φ68 Φ72 Φ80 Φ90 Φ100
d min 3.1 3.6 4.1 5.1 6.1 7.1 8.1 10.2 12.2 14.2 16.2 18.2 20.2 22.5 24.5 27.5 30.5 36.5 39.5 42.5 45.5 49 53 57 61 65 69 73 81 91 101
d max 3.4 3.9 4.4 5.4 6.5 7.5 8.5 10.7 12.7 14.7 17 19 21.2 23.5 25.5 28.5 31.7 37.7 40.7 43.7 46.7 50.5 54.5 58.5 62.5 66.5 70.5 74.5 82.5 92.5 102.5
b max 1.4 1.4 1.6 1.9 2.65 2.65 3.15 3.7 4.2 4.7 5.2 5.2 6.2 6.2 7.25 7.25 8.25 10.25 10.25 12.25 12.25 12.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25
b min 1.2 1.2 1.4 1.7 2.35 2.35 2.85 3.3 3.8 4.3 4.8 4.8 5.8 5.8 6.75 6.75 7.75 9.75 9.75 11.75 11.75 11.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75
h max 0.9 0.9 1 1.3 1.7 1.7 2.1 2.35 2.65 3.15 3.7 3.7 4.2 4.2 5.2 5.2 6.2 6.2 6.2 7.25 7.25 7.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25
h min 0.7 0.7 0.8 1.1 1.5 1.5 1.9 2.05 2.35 2.85 3.3 3.3 3.8 3.8 4.8 4.8 5.8 5.8 5.8 6.75 6.75 6.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75
H min 1.9 1.9 2.1 2.7 3.6 3.6 4.6 5 5.8 6.8 7.8 7.8 8.8 8.8 11 11 13.6 13.6 13.6 15.6 15.6 15.6 18 18 18 18 18 18 18 18 18
H max 2.1 2.2 2.5 3.2 4.2 4.2 5.4 5.9 6.8 8 9.2 9.2 10.4 10.4 13 13 16.1 16.1 16.1 18.4 18.4 18.4 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2
dc max 6.2 6.7 7.6 9.2 11.8 12.8 14.8 18.1 21.1 24.1 27.4 29.4 33.6 35.9 40 43 48.2 58.2 61.2 68.2 71.2 75 83 87 91 95 99 103 111 121 131
